樹脂井蓋一種采用模具高溫加工復(fù)合材料制成的井蓋，屬于復(fù)合材料熱壓成型工藝，所需主要設(shè)備有樹脂井蓋成型液壓機(jī)、模具、加熱設(shè)備（模溫機(jī)或者電加熱、油加熱）、捏合機(jī)等。其中樹脂井蓋成型液壓機(jī)是主要生產(chǎn)設(shè)備，噸位有315噸、400噸、500噸、630噸等，均采用三梁四柱液壓機(jī)結(jié)構(gòu)設(shè)計(jì)，常見的是樹脂復(fù)合井蓋模壓液壓機(jī)是315噸三梁四柱液壓機(jī)，采用模具電加熱，加熱溫度約為140℃~150℃，保壓時(shí)間約為3分鐘。如果客戶對(duì)產(chǎn)量要求比較高的話，可以上多臺(tái)315噸液壓機(jī)同時(shí)壓制。

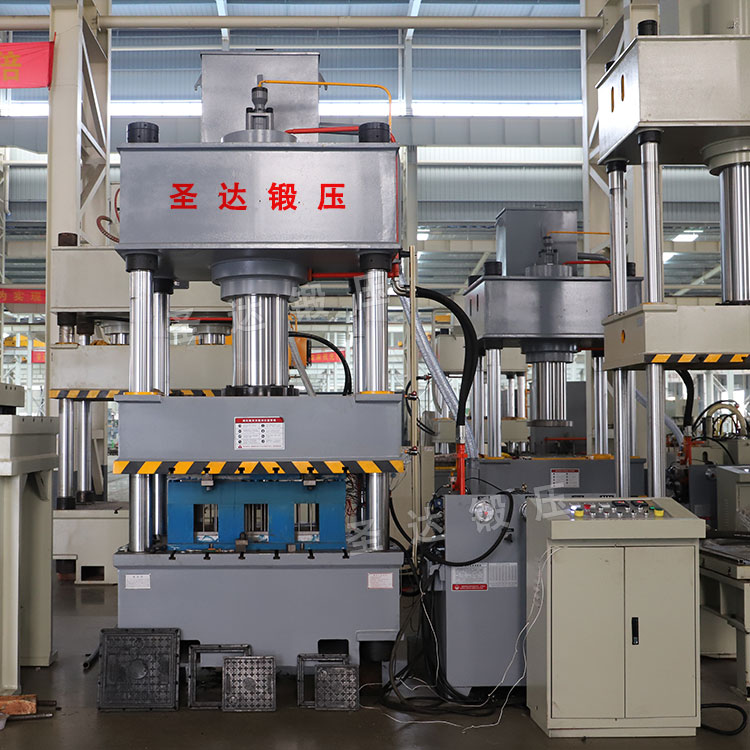

315噸樹脂井蓋成型液壓機(jī)

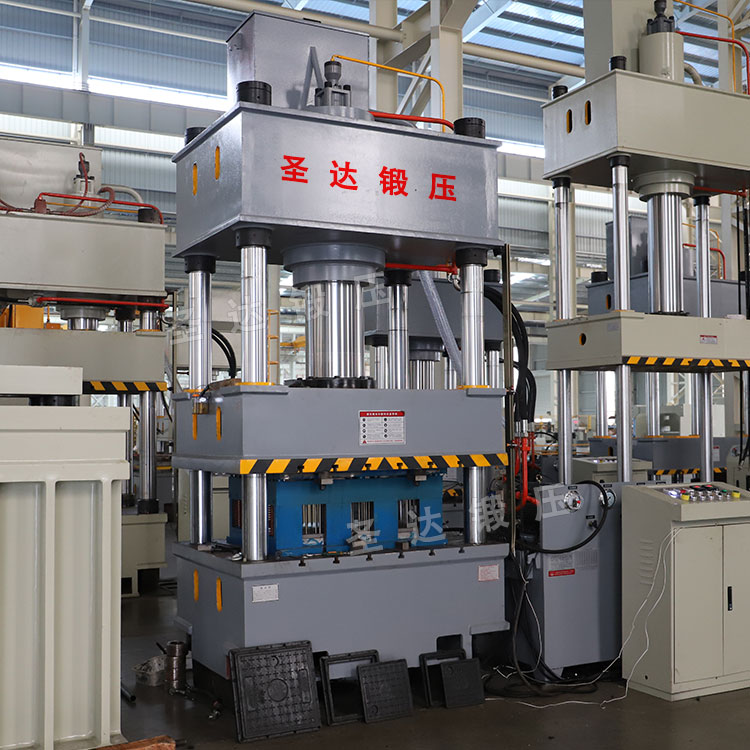

315噸三梁四柱液壓機(jī)

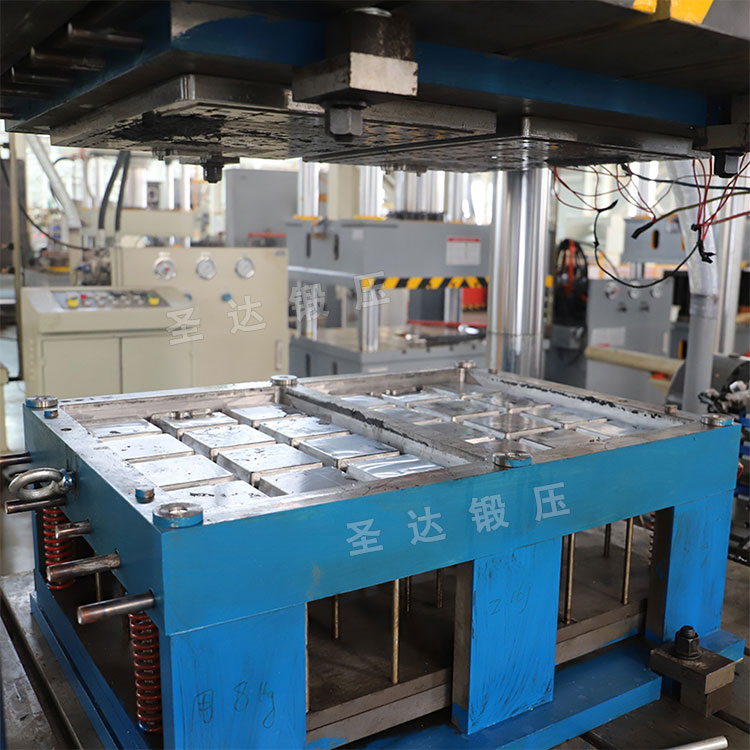

樹脂井蓋模具（一模兩出）

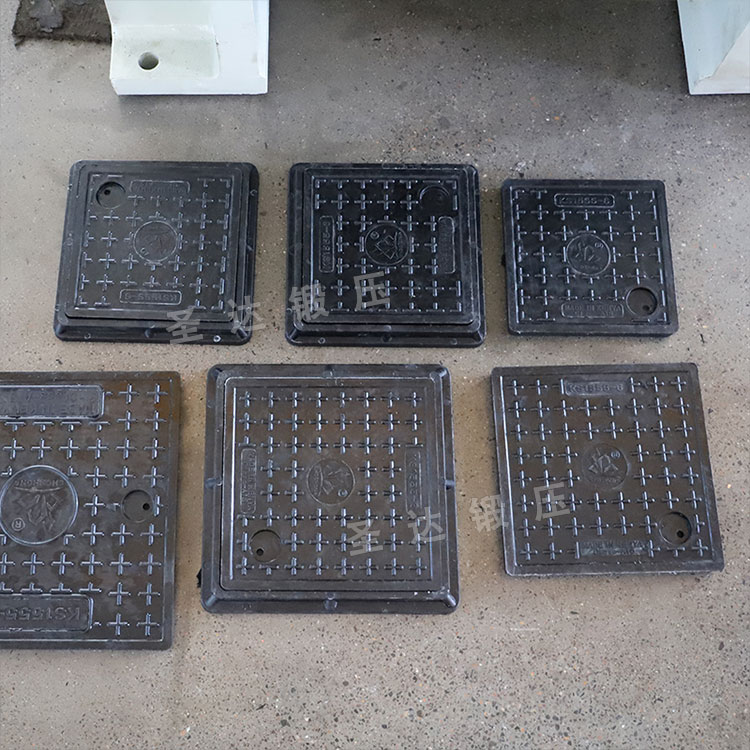

樹脂井蓋

315噸樹脂井蓋成型液壓機(jī)采用三梁四柱式結(jié)構(gòu)設(shè)計(jì)，三梁均選用優(yōu)質(zhì)鑄件，強(qiáng)度高，穩(wěn)定性好，電控系統(tǒng)配備溫度傳感器和保壓延時(shí)繼電器，可根據(jù)要求監(jiān)控模具模腔溫度和停機(jī)保壓時(shí)間。需要特殊指出的是，因?yàn)椴捎秒娂訜崮＞撸陔娍毓裆咸匾馀鋫淞藴乜匮b置，可以數(shù)顯模具溫度并手動(dòng)分別設(shè)置上下模加熱溫度。另外，根據(jù)井蓋熱壓工藝需要，本機(jī)具備停機(jī)保壓功能，可以手動(dòng)設(shè)置保壓延時(shí)時(shí)間。

315噸樹脂井蓋成型液壓機(jī)是一種專門用于生產(chǎn)復(fù)合樹脂井蓋的機(jī)械設(shè)備。這種液壓機(jī)通常具備以下特性和組成部分：

主要組成部分：

①主機(jī)：包括機(jī)身、油缸、油箱等部件，構(gòu)成整個(gè)液壓機(jī)的主體框架。

②液壓系統(tǒng)：包含電機(jī)、油泵、閥塊、閥件、管路等，負(fù)責(zé)提供動(dòng)力和控制壓力。

③控制機(jī)構(gòu)：包括限位裝置、電氣控制系統(tǒng)等，用于監(jiān)控和調(diào)節(jié)液壓機(jī)的操作過程。

315噸樹脂井蓋成型液壓機(jī)特點(diǎn)：

①四柱結(jié)構(gòu)：采用三梁四柱式結(jié)構(gòu)，確保了機(jī)械的穩(wěn)定性和耐用性。

②高精度和穩(wěn)定性：由于其精密的設(shè)計(jì)和制造，可以實(shí)現(xiàn)高精度的壓制，同時(shí)保持長時(shí)間運(yùn)行的穩(wěn)定性。

③多功能性：通過更換模具，可以生產(chǎn)不同規(guī)格和類型的樹脂井蓋。

④經(jīng)濟(jì)實(shí)用：設(shè)計(jì)考慮到成本效益，適合大規(guī)模生產(chǎn)。

技術(shù)參數(shù)：

注：以上參數(shù)僅供參考，機(jī)器實(shí)際參數(shù)請(qǐng)以技術(shù)方案為準(zhǔn)。

樹脂井蓋模壓過程：

樹脂井蓋模壓成型是把一定量的團(tuán)狀模塑料（BMC/DMC）加入預(yù)熱的模具中，經(jīng)加壓、加熱后固化成型，具體工藝流程為加料（將團(tuán)狀模塑料加入預(yù)熱的鋼制模具中）→合模→充模（團(tuán)狀模塑料在壓力下流動(dòng)并充滿整個(gè)型腔）→固化（在設(shè)定的壓力和溫度下保持一定時(shí)間后充分固化）→開模取出樹脂井蓋制品。

BMC（DMC）樹脂井蓋壓制成型工藝條件如下：

①成型壓力：普通制品3.5~7MPa，對(duì)制品表面要求高的可用14MPa；

②成型溫度：模具溫度在140±5℃，定模溫度可調(diào)低5~15℃以便脫模；

③合模速度：35秒內(nèi)須合模完成；

④固化時(shí)間：制品壁厚3mm以內(nèi)的固化時(shí)間約為3分鐘，壁厚6mm的固化時(shí)間月為5~8分鐘，壁厚12mm的固化時(shí)間為10~15分鐘。
