1200噸四柱液壓機型號為YQ32-200T，公稱壓力為12000KN，額定壓力為25MPA，液體最大工作壓力為31.5MPA，液壓機臺面大，可壓制產品種類多，是一款多功能液壓機床設備，機身采用三梁四柱結構形式，機器結構簡單好操作，適用于各種可塑性材料的壓制成型，如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲，也可從事校正、壓裝、塑料制品及粉末制品的壓制成型。

1200噸四柱液壓機機身采用三梁四柱結構形式，上橫梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整。上梁、工作臺、滑塊等大件采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力。立柱及螺母：材料為優質45#鋼，經調質、表面中頻淬火并鍍硬鉻處理。主油缸為活塞缸，布置在上橫梁孔內。液壓控制采用插裝閥集成系統，壓力可調，流量穩定，動作可靠，使用壽命長。在滑塊下平面及工作臺上平面上開設有T形槽，可配M24的螺栓，用于緊固專用壓裝工裝模具。

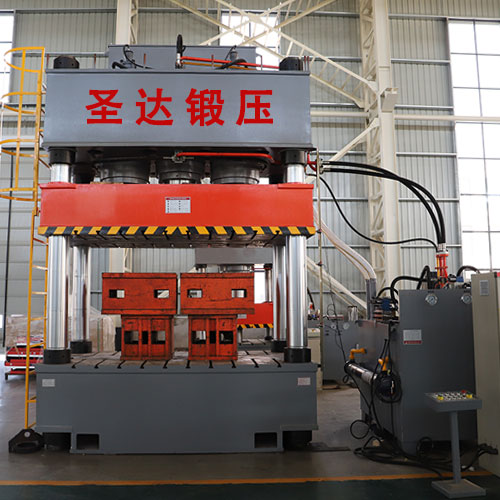

1200噸四柱液壓機車間展示：

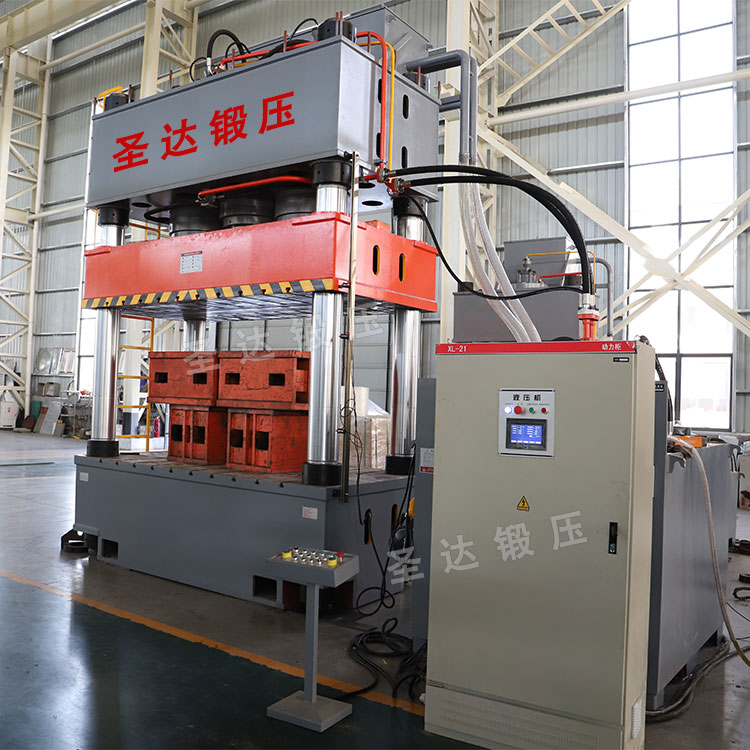

1200噸四柱液壓機車間實物

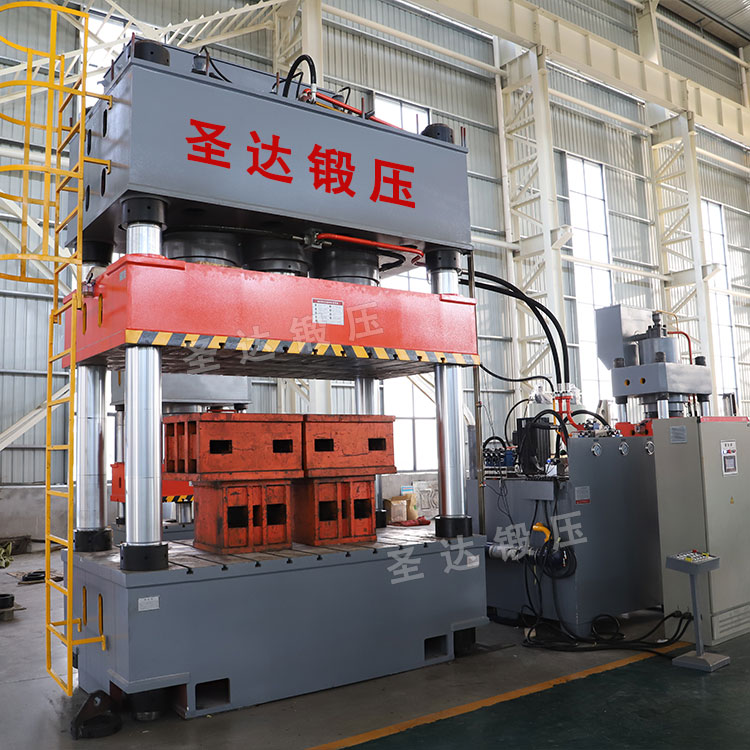

1200噸三梁四柱液壓機

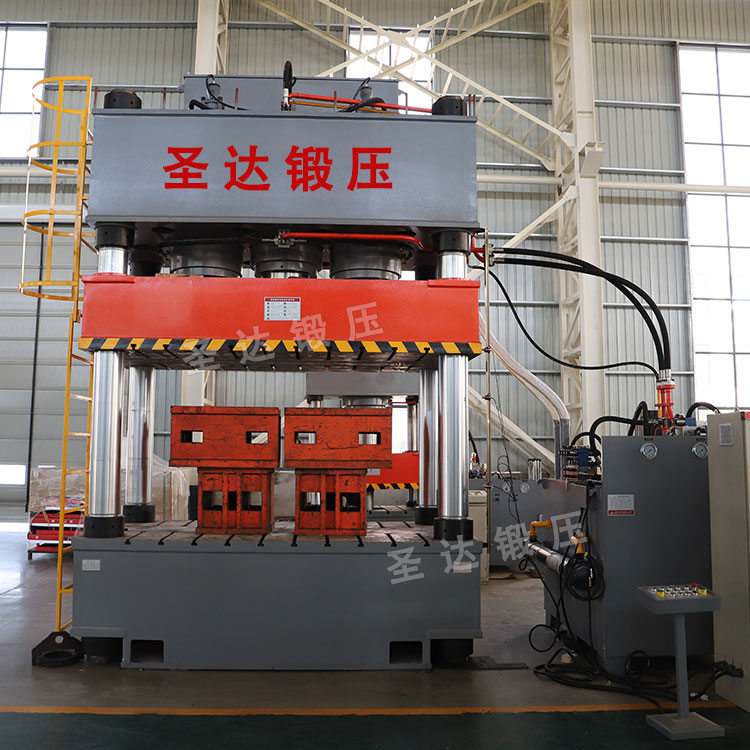

1200噸四柱液壓機

1200噸四柱液壓機的特點：

1、機身為三梁四柱式結構，采用全鋼板CO2焊接，焊接后通過回火振動處理，確保壓力機機身不易變形；

2、上滑梁、滑塊以及工作臺采用優質鋼板焊接，振動時效處理消除內應力，立柱為優質45#鋼，四柱均表面中頻淬火并鍍硬鉻處理；

3、泵站采用PLC可編程控制電氣系統，設有獨立移動按鈕站，操作方便；

4、液壓系統采用集成式插裝閥控制，動作靈敏，可靠，無滲漏；

5、液壓機設有液壓安全回路和滑塊上死點鎖緊機構，安全性能好；

6、設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。導柱、活塞桿中頻淬火后鍍硬鉻處理，油泵進油口裝有過濾裝置，確保油泵和閥的使用壽命；

7、工作壓力和行程可根據需要在規定范圍內任意調節。壓力、行程、速度可以一定范圍任意調節；

工作方式：

1、點動：按相應按鈕即產生相應動作，松開則動作停止；

2、手動：按相應按鈕則產生相應動作直至極限位置；

3、半自動：

(1)定壓控制：滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程；

(2)定程控制：滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程。

1200噸四柱液壓機技術參數：

設備型號：YQ32-1200T

公稱壓力：12000KN

系統壓力：25Mpa

滑塊行程：900mm

開口高度：1500mm

臺面尺寸：2500*1600mm

下行速度：200-300mm/s

工作速度：6-15mm/s

回程速度：110mm/s

電機功率：68KW

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

可選附件或功能：

1、移動工作臺

2、沖裁緩沖裝置

3、壓邊滑塊、液壓墊四角分別調壓裝置（拉伸不對稱零件）

4、光電保護裝置

5、換模用浮動導軌和滾動托架

6、模具快速夾緊機構

7、行程、壓力、速度數顯數控裝置

8、觸摸工業顯示屏

9、液壓系統加熱、冷卻裝置。
